Mikä on korkeajännitekaapeli{0}}ammattimaisesta näkökulmasta?

1. Korkeajännitekaapelin-määritelmä

1. Perustuu eristysmateriaaliin ja käyttöskenaarioon, ne voidaan jakaa yleiskäyttöisiin-ristilinkotettuihin-polyeteenikaapeleihin, paloa-suojattuihin/palonkestäviin-kaapeleihin, kaivoskumi-vaippaisiin taipuisiin kaapeleihin ja korkea-jännitetestauskaapeleihin jne.
2. Lähetystyypin perusteella,ne voidaan jakaa korkeajännitteisiin AC-kaapeleihin ja korkeajännitteisiin DC-kaapeleihin.
3. Käyttöönottopaikan perusteellane voidaan jakaa ilmakaapeleihin, maanalaisiin kaapeleihin ja merikaapeleihin.

2. Korkeajännitteisten-kaapeleiden rakenne

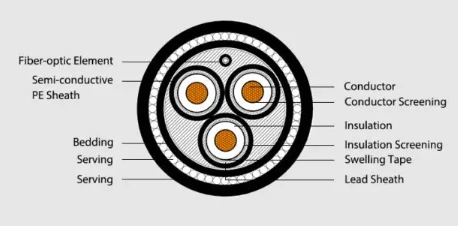

Korkea{0}}jännitekaapelitniillä on monimutkainen rakenne, joka koostuu pääasiassa seuraavista kerroksista sisältä ulospäin: johdinkerros, eristekerros, suojakerros (mukaan lukien metallivaippa) ja ulkovaippa.

1. Johdinkerros on kaapelin ydin, joka vastaa virran siirrosta ja on tyypillisesti valmistettu kuparista tai alumiinista.
2. Eristyskerros kietoutuu johtimen ympärille ja estää virran menetyksen ympäröivään ympäristöön. Eristysmateriaalit ovat yleensä polyeteeniä (PE), silloitettua polyeteeniä (XLPE) tai kumia. Silloitetun polyeteenin (XLPE) tuotanto ja laadunvalvonta ovat valtavirran eristemateriaalia. Eristeen suulakepuristuksen aikana prosessin lämpötilan tiukka valvonta (esim. eristemateriaalin käsittelylämpötila-alue on 115-120 astetta), esisilloittumisen estäminen ja online-termisen jännityksen lievennysjärjestelmien käyttö ovat tarpeen lämpörasituksen poistamiseksi. Samanaikaisesti suulakepuristusmuotin tarkka ohjaus, vulkanointilämpötila (eristyspinnan lämpötila tiukasti 250-280 asteen välillä) ja ajolinjan tuotantolinjan epäkeskisyyden ohjaustekniikan käyttö varmistavat eristekerroksen tasaisuuden.
3. Metallivaippakerros tarjoaa pääasiassa mekaanisen suojan ja sähkömagneettisen suojauksen kaapelille. Erityisistä suunnittelu- ja käyttövaatimuksista riippuen metallisuojakerros voi olla eri muodoissa, kuten aallotettu alumiinivaippa tai kuparilanka. Joissakin korkeajännitteisissä kaapeleissa voi olla useita eristyskerroksia eristyksen tehokkuuden parantamiseksi ja jännitteen kestämiseksi.
4. Ulkovaippa on kaapelin ulkoinen suojakerros, jota käytetään suojaamaan sitä ympäristön vaikutuksilta, kuten kemikaaleilta, ultraviolettisäteilyltä ja kosteudelta. Ulkovaippa on tyypillisesti valmistettu sään- ja korroosionkestävistä materiaaleista, kuten polyvinyylikloridista (PVC) tai ristisilloitetusta polyeteenistä (XLPE). Tietysti panssaroituja korkeajännitteisiä kaapeleita käytetään pääasiassa maanalaiseen hautaamiseen, ja ne kestävät korkean -intensiteetin paineen maasta ja estävät muiden ulkoisten voimien aiheuttamat vauriot.

3.Korkeajännitekaapeleiden tyypit ja sovellukset

4.korkea-jännitekaapelit Käytä ominaisuuksia

Soveltuu kiinteisiin{0}}vaihtovirran siirto- ja jakelulinjoihin, joiden nimellisjännite on 35 kV tai vähemmän. Kaapelijohtimen maksimi-käyttölämpötila pitkällä aikavälillä on 90 celsiusastetta, ja kaapelin johtimen maksimilämpötila oikosulun aikana (enintään 5 sekuntia) ei saa ylittää 250 celsiusastetta. Käytön aikana jännitteen vaihtelut eivät saa ylittää 15 % nimellisjännitteestä; muuten se vaikuttaa vakavasti kaapeliin. Eristyskerroksen epäkeskisyys on keskeinen kaapelin suorituskykyyn vaikuttava tekijä; eristyksen epäkeskisyys johtaa sähkökentän vääristymiseen, mikä lyhentää kaapelin käyttöikää.

5. Korkeajännitekaapeleiden käyttöalueet

1. Sähköteollisuudessa korkeajännitekaapelit{0} toimivat voimansiirto- ja jakelujärjestelmien selkärangana, erityisesti pitkän matkan-verkkosiirrossa, kaupunkien sähkönjakelussa ja uusiutuvan energian tuotannon verkkoliitännässä.
2. Kuljetusteollisuudessa niitä käytetään sähköajoneuvojen, kuten sähköautojen ja sähköjunien, moottoreiden ja ohjaimien väliseen voimansiirtoon sekä metro- ja rautatieliikennejärjestelmien virransyöttöön. Viestintäteollisuudessa niitä käytetään televiestintä-, verkko-, lähetys- ja televisiosignaalien lähettämiseen.
3. Terveydenhuoltoalalla ne tarjoavat korkean{0}}energiavirran ja korkeataajuisen{1}}signaalin siirtoa edistyneille lääketieteellisille laitteille, kuten MRI- ja PET-skannereille.
4. Teollisuussektorilla ne käyttävät suuria,{0}}tehokkaita koneita sellaisilla aloilla kuin metallurgiassa, kaivosteollisuudessa, paperinvalmistuksessa ja kemianteollisuudessa, ja ne on integroitu automaatiojärjestelmiin. Rakennusalalla ne tarjoavat vakaata virtaa -energiaa-kuluttaville rakennuksille, kuten lentokentille, ostoskeskuksille ja hotelleille.
